按鈕開關的基本原理和工作機制

按鈕開關是一種常見的電氣控制元件，其基本原理和工作機制如下：

1. 結構和應用：按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。它是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

2. 工作原理：

   - 常開觸頭：在按鈕未被按下前，電路是斷開的， 按下按鈕后，常開觸頭被連通，電路也被接通。

   - 常閉觸頭：對于常閉觸頭，在按鈕未被按下前，電路是連通的，按下按鈕后，常閉觸頭被斷開，電路也被斷開。

3. 遠程控制功能：按鍵開關的工作原理還包括一個電磁鐵的吸附裝置。當你把按鍵按下去之后，里邊的電磁鐵就代電產生磁性，然后通過這個吸附裝置把電路接通或者斷開。從而實現了線路的遠程控制等功能。

4. 復合按鍵：復合按鍵是按下按鍵帽時，橋式動觸頭向下運動，使常閉觸頭先斷開后，常開觸頭才閉合；當松開按鍵帽時，則常開常開觸頭先分斷復位后，常開觸頭再閉合復位。

5. 工業控制中的應用：在工業控制中，按鈕開關可能是電工電路中最簡單的元器件了，但是它確控制著整個控制電路的命脈，所以也叫它“主令開關”。

6. 實際應用：按鈕的工作原理可以用于各種電路中，例如控制燈的開關、子設備的電源開關等。通過按壓按鈕，可以方便地控制電流的通斷，實現對電器設備的控制。

按鈕開關的主要類型和特性

按鈕開關的主要類型包括瞬時開關和鎖定開關，它們各自都有獨特的工作原理和應用特性。

1. 瞬時開關：瞬時開關，也被稱為短暫性開關，是一種在按下時短暫閉合電路的開關。其工作原理基于按鍵觸點的閉合，從而完成電路連接。瞬時開關通常用于需要即時觸發的場景，例如計算器、電子游戲手柄、汽車喇叭等設備。在醫療設備中，瞬時開關被用于啟動和停止手術器械。在數字相機中，快門按鈕就是瞬時開關，通過快速按下實現瞬間的照片捕捉。

2. 鎖定開關：鎖定開關，也被稱為保持開關，是一種在按下后保持閉合狀態的開關。其工作原理是通過按下來切換電路的狀態，直到再次按下以釋放。鎖定開關常用于需要保持特定狀態的設備，如電源開關、燈光開關等。例如，汽車中的電動車窗開關通常是鎖定開關，用戶按下開關將窗戶升降到特定位置并保持在那里。

這兩種類型的按鈕開關因其獨特的工作原理和特性，廣泛應用于各種場景，為我們的日常生活和工作帶來了極大的便利。

按鈕開關的使用和維護方法

按鈕開關的使用和維護方法主要包括以下幾點：

1. 正確使用：在使用過程中，需要確保操作正確。例如，對于動合按鈕和動斷按鈕，我們需要清楚它們在常態下的開關觸點狀態。同時，我們需要注意實際的負載情況，并確保其在額定值范圍內。

2. 避免過載：過載是導致按鈕開關故障的常見原因之一。因此，需要根據額定值合理選擇和使用負載，避免產生過大的浪涌電流。

3. 定期檢查：定期檢查按鈕開關的狀態和接線情況，可有效預防潛在故障的發生。特別是要留意按鈕按下后接點是否能正常動作，以及按鈕松開后接點是否能正常復位等。

4. 維護保養：保持按鈕開關的清潔度和干燥性，可以延長其使用壽命。在實際操作中，要避免頻繁地按動或長時間按住按鈕。

5. 環境因素：注意防護等級，防止灰塵、水分等有害因素進入開關內部，可能導致絕緣性能降低甚至短路故障。

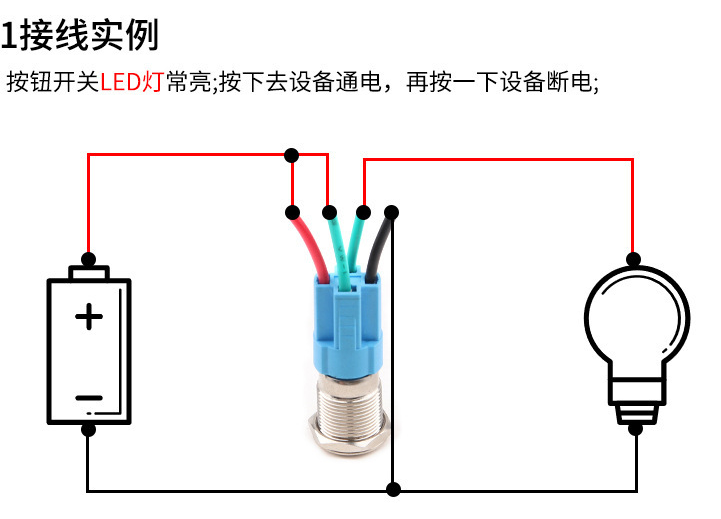

按鈕開關怎么接線

按鈕開關的接線方法因具體的開關型號和用途而有所不同。以下是一種常見的接線方法：

1. 電源線正極接在按鈕1的長閉觸點的一端，長閉觸點另一端用一根電線接在繼電器的控制線圈端子1上。

2. 繼電器的控制線圈的另一個端子2接上2根電線，一根接在繼電器的長開輔助觸點上。

3. 繼電器的長開輔助觸點另一端接在電源負極上。

在進行接線時，需要按照接線圖和參考資料的指示進行，注意端子、引腳、電阻、電特性等的選擇和焊接。同時，也需要注意按鈕開關的類型，例如常閉按鈕開關、常開按鈕開關和復合按鈕開關，因為不同類型的按鈕開關其內部結構和電路連接方式可能會有所不同。

按鈕開關怎么拆卸

按鈕開關的拆卸步驟可以根據不同的開關型號和設計有所不同，但以下是一種常見的拆卸方法：

1. 首先確保在進行任何操作之前，已經關閉了相關的電源，以確保安全。

2. 使用合適的工具（例如螺絲刀）將開關的外殼打開。

3. 找到固定按鈕的螺絲或其他連接裝置，并將其卸下。

4. 在確認所有的連接都已斷開后，可以輕輕地把按鈕從開關主體上取下。

需要注意的是，按鈕開關一般由按鈕帽、復位彈簧、橋式動觸頭、靜觸頭、支柱連桿及外殼等部分組成，進行拆卸時需要小心處理這些部件，避免損壞。同時，對于由3根線組成的按鈕開關，更換新開關時，可以把新舊開關并列一起，從舊的按鈕開關位置取出一根再安裝在新開關上。

按鈕開關常開和常閉怎么區分

按鈕開關的常開和常閉觸點的區分方法有多種。首先，可以通過端子的顏色來區分，這是為了避免誤操作，一般會將按鈕帽做成不同的顏色，綠色（或藍色）代表常開觸點，紅色（或粉色）代表常閉觸點。其次，可以從接線端子直接區分常開和常閉觸點，一般來說上端為常閉觸點，下端為常開觸點，這是最簡單的判斷方式，但是這種方法也存在一定的誤差。最后，可以用萬用表準確測量常開和常閉觸點，首先將萬用表調到通斷檔，然后用兩表筆分別接觸按鈕的兩個觸點，如果鳴響，就表示該觸點是常閉點（NC），否則為常開點（NO）。我們可以按下按鈕再次測量檢測，會發現結果與上述正好相反。

對于常開和常閉的具體定義，當主開關合上時，輔助開關也合上，這種輔助開關就叫常開接點，在主開關斷開時也跟著斷開。而當主開關斷開時處于閉合狀態的輔助開關，叫常閉接點，當主開關合上時會斷開。
