發布時間：2026-01-03 點此：1675次
生產廠家：東莞市穎鑫電子科技有限公司

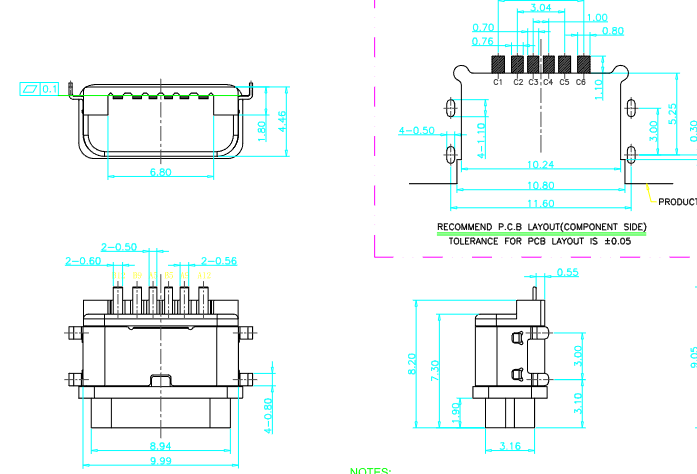

產品型號：P-TCF-005 TYPE C 6P 沉板防水母座
結構特征：外殼4腳插板
版本信息：版本號A0（新訂圖面），核準日期2019.11.13，核準人Lee
輔助設計：含防水圈示意圖（用于防水裝配指導）
布局面要求：COMPONENT SIDE（元件面）
關鍵標注：需明確標注PRODUCT EDGE（產品邊緣）
公差標準：±0.05（確保母座與PCB精準裝配）
| 序號（NO） | 部件名稱（PART） | 數量（Q'TY） | 材質（Material） | 功能說明 |
|---|---|---|---|---|
| 1 | SHELL（外殼） | 1 | STAINLESS STEEL, NI PLATED（不銹鋼鍍鎳） | 提升防銹性與結構穩定性 |
| 2 | CONTACT（接觸件） | 6 | COPPER STEEL, TIN/Au/NI PLATED（銅鋼鍍錫/金/鎳） | 平衡導電性、耐磨性與抗氧化性 |
| 3 | MID PLATE（中板） | 1 | STAINLESS STEEL, NO PLATING（不銹鋼無鍍層） | 保障整體結構強度 |
| 4 | 1MD HOUSING（1MD殼體） | 1 | HIGH TEMPERATURE RESISTANT PLASTIC BLACK UL94V-0（耐高溫黑色塑料UL94V-0） | 阻燃、耐高低溫，保護內部結構 |
| 5 | 2MD HOUSING（2MD殼體） | 1 | HIGH TEMPERATURE RESISTANT PLASTIC BLACK UL94V-0（耐高溫黑色塑料UL94V-0） | 與1MD殼體配合，保障密封與結構完整性 |
| 6 | SHELDING PLATE（屏蔽板） | 1 | STAINLESS STEEL, NI PLATED（不銹鋼鍍鎳） | 減少電磁干擾，提升信號穩定性 |
| 引腳編號（PIN NO） | 信號名稱（SIGNAL NAME） | PCB焊盤號（PCB PAD NO.） | 功能說明 |
|---|---|---|---|
| A1&B12 | GND（接地） | C1 | 保障電氣安全，釋放靜電 |
| A4&B9 | VBUS（電源總線） | C2 | 傳輸電力，為設備供電 |
| A5 | CC1（配置通道1） | C3 | 負責Type-C協議協商與設備識別 |
| B5 | CC2（配置通道2） | C4 | 輔助CC1完成協議協商，提升兼容性 |
| A9&B4 | VBUS（電源總線） | C5 | 增強電力傳輸能力，保障大電流供應 |
| A12&B1 | GND（接地） | C6 | 強化接地效果，提升電路穩定性 |
額定電流：3.0A MAX（最大3.0安培）
額定電壓：100 VAC（交流100伏特）
接觸電阻：40毫歐 MAX（最大40mΩ，文檔"MILLIONHM"為筆誤）
絕緣電阻：100兆歐 MIN（最小100MΩ）
插入力：5N ~ 20N（操作便捷，接觸可靠）
拔出力：8N ~ 20N（防止意外脫落）
耐久性：10000 CYCLES（可承受10000次插拔循環）
工作溫度范圍：-30°C ~ +85°C（適配高低溫環境）
防水等級：IPX7（1米深常溫水中浸泡30分鐘無進水）
A1：① 銅鋼基材：銅的高導電性保障3.0A電流傳輸（低發熱、低損耗），鋼的高強度抵御10000次插拔磨損；② 表面鍍層：鍍錫降低接觸電阻（≤40毫歐）、提升焊接兼容性，鍍金增強抗氧化/抗腐蝕性，鍍鎳強化耐磨性——三者協同，既滿足電流傳輸需求，又延長插拔壽命。
A2：核心適配場景：① 戶外便攜設備（戶外藍牙音箱、手持對講機、運動相機）；② 潮濕環境設備（浴室智能鏡、廚房小家電、水族設備）；③ 工業控制設備（車間傳感器、戶外監控設備）。理由：IPX7防水可抵御雨水、潑濺或短時浸水，-30°C~+85°C溫度范圍適配冬季戶外、夏季車間等極端環境，確保設備穩定工作。
A3：① 重要性：保障母座引腳與PCB焊盤（C1-C6）精準對齊（焊接可靠），同時確保母座外殼與PCB貼合（保障IPX7防水密封效果）；② 超差風險：引腳虛焊（電流/信號中斷）、外殼裝配錯位（破壞防水密封）、插拔力異常（超出5N~20N范圍，影響使用體驗）。
圖紙下載：
P-TCF-005 TYPE C 6P 沉板防水母座(外殼4腳插板, Model (1).pdf
